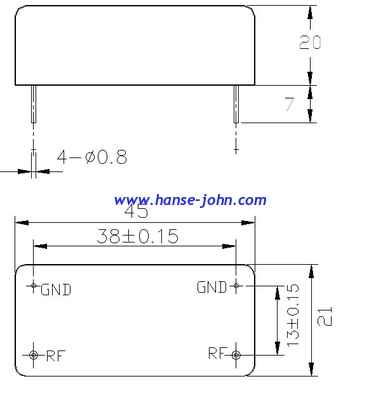

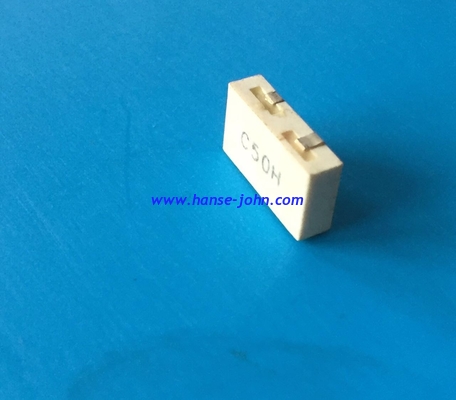

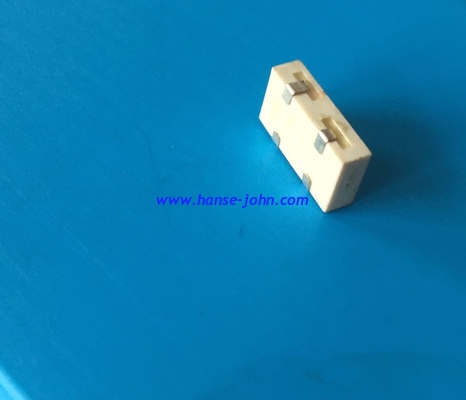

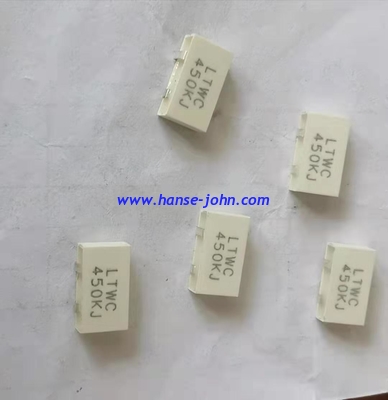

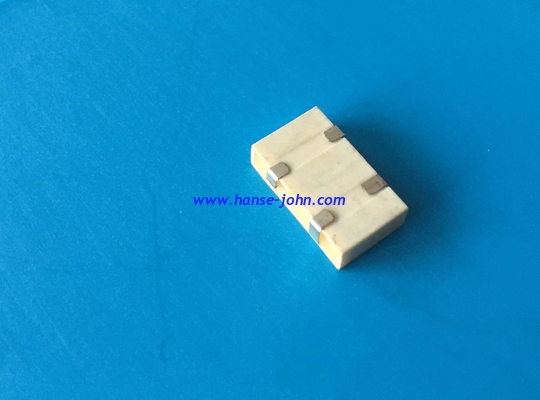

LTWC450B/LTWC450C/LTWC450D/LTWC450E/LTWC450F/LTWC450G/LTWC450H/LTWC450I/LTWC450J

Разбивочная частота f0 (центр ширины полосы частот 6dB)

Вносимая потеря (минимум пункт потери)

Стабильность температуры (- 20℃~ +80℃)

±0.5% максимальное

(- 25℃ | +80℃)

НЕТ.

Деталь

Условие измерения

Требование

7-1

Случайное падение

Фильтр будет измерен после 3 раза случайных падений от высоты 30cm на конкретном поле

Никакие видимые повреждение и оно не встречают таблицу 1

7-2

Вибрация

Фильтр будет измерен после быть приложенной вибрацией амплитуды 1.5mm с диапазоном 10-55Hz частоты вибрации к каждому из 3 перпендикулярных направлений на 2 часа

Отсутствие повреждение и оно встретить

Таблица 1.

7-3

Solderability

Терминалы руководства погружены в припои помощника для

sec 5 и после этого погруженный в паяя ванне

230±5℃, на sec 3±0.5.

По крайней мере терминалы руководства 95% будут покрыты с припоем.

7-4

Проба на изгиб субстрата

 Придайте давление в направлении стрелки (см. FIG. 3)

по норме около 0.5mm в секунду до тех пор пока оно не достигнет

загиб 3mm и владение на 30 секунд.

Оно встретит таблицу 1.

7-5

Прилипание

Неподвижная нагрузка 20N к направлению стрелки (см.

FIG. 4) будет приложено на ядре компонента

и держите на 10 секунд. Фильтр будет припаян

правильно и плотно к PCB.

Оно встретит таблицу 1.

7-6

Оно встретит таблицу 1.

Положенный на затир припоя на напечатанной монтажной панели (картина показана в FIG. 5), образцы будет установлена и будет припаяна под условием (картина показана в FIG. 6), тогда она подвергнется к атмосфере комнаты для

за 24 часа до измерения.

НЕТ.

Деталь

Условие измерения

Требование

8 до 1

Влажность

После быть помещенным в камере с R.H. 90-95% на 40±2℃ на 100 часов и после этого помещенным в комнатной температуре на 1 час, фильтр будет измерен.

Оно встретит таблицу 1.

8 до 2

Сопротивление для того чтобы припаять жару

Терминалы руководства погружены до 1.5mm от тела фильтра в паяя ванне 350±

10℃, на sec 3±0.5. И после этого фильтр будет

измеренный после быть помещенным в комнатной температуре на 1 час.

Оно встретит таблицу 1.

8 до 3

Высокая температура

После быть помещенным в камере с 80±

будет измерено 2℃, на 100 часов и после этого помещаемый в комнатной температуре на 1 час, фильтр.

Оно встретит Table1

8 до 4

 Низкая температура

После быть помещенным в камере с -20±

будет измерено 2℃, на 100 часов и после этого помещаемый в комнатной температуре на 1 час, фильтр.

Оно встретит таблицу 1

8 до 5

Удар жары

Оно встретит таблицу 1

После быть сдержанным на комнатной температуре, фильтр будет помещен на температуре – ℃ 55, для

30 минут, тогда быть помещенным на температуре.

85℃, на 30 минут. Позже это возвратило в

– 55℃ снова. Повторенный над циклом для 5 раз. После быть сдержанным в temp комнаты. на 1 час, фильтр будет измерен

Деталь

Спецификация

450 КГц

Минута ±2.0 КГц

±7.0 КГц максимальное

минута 50dB

2.0dB максимальное

7.0dB максимальное
