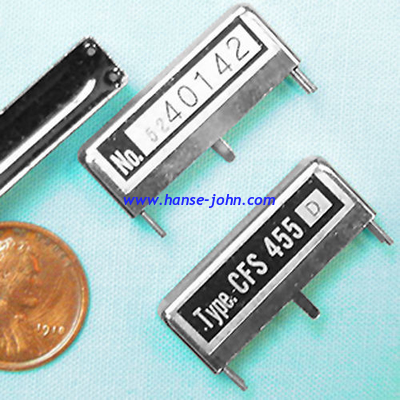

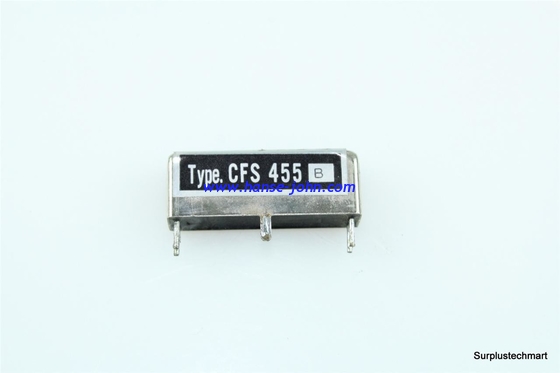

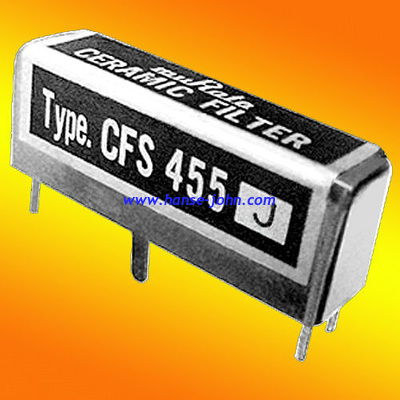

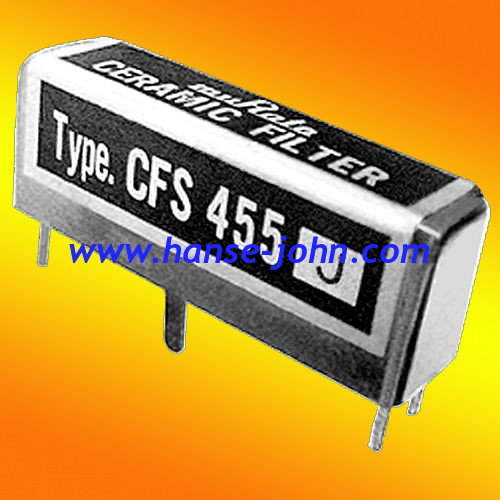

FL 222 Ширина полосы частот фильтра фильтр 455khz керамики 1,9 КГц piezo

Деталь

Условие измерения

Требование

Случайное падение

Фильтр будет измерен после 3 раза случайных падений от высоты 30cm на конкретном поле

Отсутствие видимые повреждение и оно

таблица 1 встречи

Вибрация

Фильтр будет измерен после быть приложенной вибрацией амплитуды 1.5mm с диапазоном 10-55Hz частоты вибрации к каждому из 3 перпендикулярных направлений на 2 часа

Отсутствие повреждение и оно встретить

Таблица 1.

Solderability

Терминалы руководства погружены в припои помощника на sec 5 и после этого погружены в паяя ванне 230±5℃, на sec 3±0.5.

По крайней мере терминалы руководства 95% будут покрыты с припоем.

7-4

(1)

Терминальная прочность

Вытягивать

После силы 1kg на 10 секунд прикладывает к каждому терминалу в осевом направлении, фильтру измерит.

Никакое повреждение, никакое выключение и оно не встречают таблицу 1.

Гнуть

После руководства терминалы будут зафиксированы на 2mm от тела фильтра, они будет сложено до 90°from их осевые направления и будет сложено назад к – 90°.Then сложило назад к их осевому направлению, скорость складчатости по каждому 3 секунды.

Никакое повреждение, никакое выключение и оно не встречают таблицу 1.

Деталь

Условие измерения

Требование

Влажность

После быть помещенным в камере с 90-95%

R.H. на 40±2℃ для 100 часов и после этого быть

установленный в комнатной температуре на 1 час, будет измерен фильтр.

Оно встретит таблицу 1.

Сопротивление к

Жара припоя

Терминалы руководства погружены до 1.5mm от тела фильтра в паяя ванне 350±10℃, на sec 3±0.5. И после этого фильтр будет измерен после быть помещенным в комнатной температуре на 1 час.

Оно встретит таблицу 1.

Высокий

Температура

После быть помещенным в камере с 80±2℃, на 100 часов и после этого помещенным в комнатной температуре на 1 час, фильтр будет измерен.

Оно встретит Table1

Низкий уровень

Температура

После быть помещенным в камере с -20±2℃, на 100 часов и после этого помещенным в комнатной температуре на 1 час, фильтр будет измерен.

Оно встретит таблицу 1

Удар жары

После быть сдержанным на комнатной температуре, фильтр будет помещен на температуре – ℃ 55, на 30 минут, тогда быть помещенным на температуре. 85℃, на 30 минут. Позже это возвращало в – 55℃ снова. Повторенный над циклом для 5 раз. После быть сдержанным в temp комнаты. на 1 час, фильтр будет измерен

Оно встретит таблицу 1
