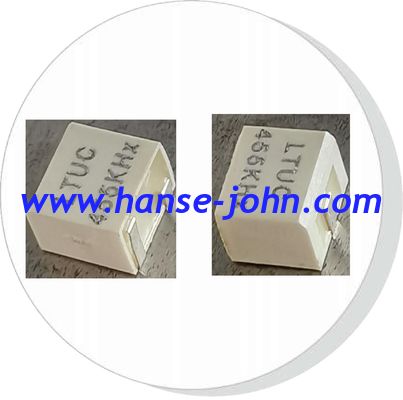

Name: LTUC455KHx 455KHZ Пьезоэлектрический керамический фильтр резонатор HANSE JOHN CFUCG455KH1X-R0 LTUC455KHx,Групповое время задержки,низкая потеря вставки, 1 дБ всплеска,
Brand: hanse-john electronic Co.,Ltd.
SKU: керамический фильтр 455khz CFUCG455KH1X-R0, альтернативная модель: JGK01-1397B
Price: 1.5 USD
Availability: InStock

Главная страница Продукция фильтр

LTUC455KHx 455KHZ Пьезоэлектрический керамический фильтр резонатор HANSE JOHN CFUCG455KH1X-R0 LTUC455KHx,Групповое время задержки,низкая потеря вставки, 1 дБ всплеска,

LTUC455KHx 455KHZ Piezoelectric Ceramic Filter RESONATOR hANSE jOHN CFUCG455KH1X-R0 LTUC455KHx,Group delay time,low insertion loss,1dB ripple，

Подробная информация о продукте:

Место происхождения:	wuxi
Фирменное наименование:	HM
Сертификация:	Rohs，ISO
Номер модели:	керамический фильтр 455khz CFUCG455KH1X-R0, альтернативная модель: JGK01-1397B

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	$1.5
Упаковывая детали:	ВЬЮРОК
Время доставки:	42 дня
Условия оплаты:	PayPal, западное соединение, MoneyGram
Поставка способности:	100000

Контакт

Подробное описание продукта

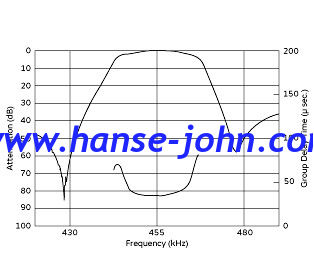

Центральная частота:	455khz	Ширина полосы частот (3dB):	±2,0 КГц минуты
ширина полосы частот (6dB) (6dB):	минута ±3.0KHz	Ширина полосы частот (40dB):	± 10,0 КГц минут
амортизация диапазона стопа (fo±100KHz):	минута 25dB	Пульсация (f0±2khz):	1.0dB максимальное
Вносимая потеря (минимум пункт потери:	6.0dB максимальное	Стабильность температуры (- 20℃~ +80℃):	±0.5% максимальное (- 25℃ \| +80℃)
(0.1~1MHz) паразитный ответ:	минута 20dB	(fo±2.0 kHz) Отклонение Ripple от GDT:	Максимально 25 мкс
Рабочая температура:	-20℃ \| +80℃	Температура хранения:	-40℃ \| +85℃
Сопротивление изоляции (DC 25V 1 минута):	100 МΩ минут	Импеданс входа/выхода:	1.5 КΩ

Умный дом, особое качество

Низкая задержка, высокая стабильность

LTUC455KHx 455KHZ Пьезоэлектрический керамический фильтр резонатор HANSE JOHN CFUCG455KH1X-R0 LTUC455KHx,Групповое время задержки,низкая потеря вставки, 1 дБ всплеска,

№	Пункт	Спецификация
4 – 1	Центральная частота f0 (центр полосы пропускания 6 дБ)	455±1,0 кГц
4 – 2	Полоса пропускания (3 дБ)	±2,0 кГц мин
	Полоса пропускания (6 дБ)	±3,0 кГц мин
	Полоса пропускания (40 дБ)	±10,0 кГц мин
4 – 3	Затухание в полосе задерживания	25 дБ мин
4 – 4	Пульсация (f0±2 кГц)	1,0 дБ макс
4 – 5	Вносимые потери (в точке минимальных потерь)	6,0 дБ макс
4 – 6	Температурная стабильность (－20℃～ +80℃ )	±0,5% макс (-25℃ ～ +80℃)
4－7	(0,1～1 МГц) Побочный отклик	20 дБ мин
4－8	(fo±2,0 кГц) Отклонение пульсации GDT	25 мкс макс
4－9	Рабочая температура	-20℃ ～ +80℃
4－10	Температура хранения	-40℃ ～ +85℃
4－11	Сопротивление изоляции (DC 25 В 1 минута)	100 МОм мин
4 – 12	Входное/выходное сопротивление	1,5 кОм

№	Пункт	Условия измерения	Требования
７－１	Случайное падение	Фильтр должен быть измерен после 3 случайных падений с высоты 30 см на бетонный пол	Отсутствие видимых повреждений и соответствие таблице 1
７－２


	Вибрация	Фильтр должен быть измерен после воздействия	Отсутствие повреждений и соответствие
		вибрации амплитудой 1,5 мм с частотой 10-55 Гц	Таблица 1.
		диапазону частоты вибрации в каждом из 3
		перпендикулярных направлений в течение 2 часов
７－3	Паяемость
		Выводы погружаются в припой в течение 5 секунд, а затем погружаются в ванну для пайки	Не менее 95% выводов должны быть покрыты
		230±5℃, в течение 3±0,5 сек.	припоем.
７－4	Испытание на изгиб подложки		Должно соответствовать таблице 1.

		Приложить давление в направлении стрелки (см. рис. 3) со скоростью около 0,5 мм в секунду до
		достижения
		изгиба 3 мм и удерживать в течение 30 секунд.
７－5




	Адгезия	Статическая нагрузка 20 Н в направлении	Должно соответствовать таблице 1.
		стрелки (см.
		рис. 4) должна быть приложена к сердечнику
		компонента
		и удерживаться в течение 10 секунд. Фильтр должен быть

		припаян правильно и плотно к печатной плате.

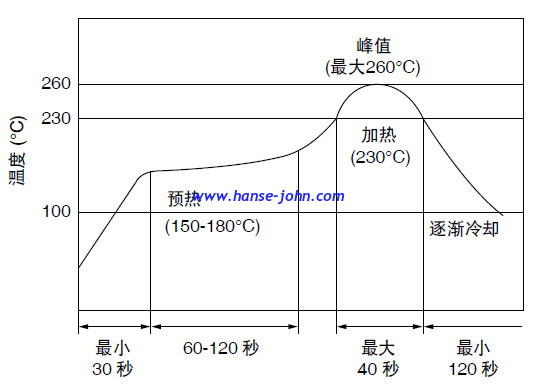

7－6	Паяние оплавлением		Должно соответствовать таблице 1.



		Нанести паяльную пасту на печатную плату (рисунок показан на рис. 5), образцы
		должны быть установлены и припаяны в соответствии с
		условием (рисунок показан на рис. 6), затем он
		должен быть выдержан в комнатной атмосфере в течение
		24 часов до измерения.

№	Пункт	Условия измерения	Требования
8 – 1	Влажность		Должно соответствовать таблице 1.

		После размещения в камере с относительной влажностью 90-95% при 40±2℃ в течение 100 часов, а затем
		размещения при комнатной температуре в течение 1 часа, фильтр
		должен быть измерен.
8 – 2



	Сопротивление	Выводы погружаются на глубину до 1,5 мм
	воздействию	от корпуса фильтра в ванну для пайки при температуре 350±	Должно соответствовать таблице 1.
		10℃, в течение 3±0,5 сек. А затем фильтр должен быть
		измерен после размещения при комнатной
		температуре в течение 1 часа.
8 – 3	Высокая температура		Должно соответствовать таблице 1
		После размещения в камере при температуре 80±2 ℃, в течение 100 часов, а затем размещения при комнатной температуре в течение 1 часа, фильтр должен быть
		измерен.
8 – 4	Низкая температура	После размещения в камере при температуре -20±2 ℃, в течение 100 часов, а затем размещения при	Должно соответствовать таблице 1

		комнатной температуре в течение 1 часа, фильтр должен быть измерен.
8 – 5	Тепловой удар		Должно соответствовать таблице 1




		После выдерживания при комнатной температуре фильтр должен быть помещен при температуре –55 ℃ в течение
		30 минут, затем помещен при температуре 85
		℃ в течение 30 минут. После этого вернуться к –55
		℃ снова. Повторить вышеуказанный цикл 5 раз.
		После выдерживания при комнатной температуре в течение 1 часа,
		фильтр должен быть измерен
