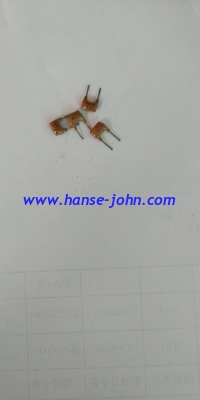

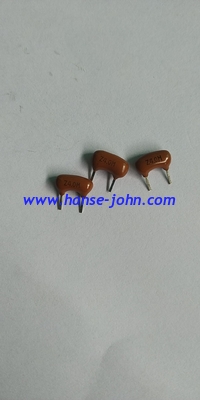

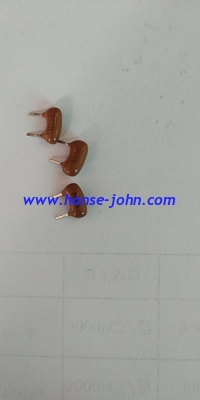

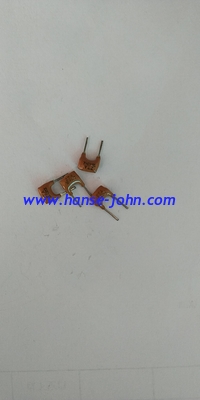

СПЕЦИФИКАЦИЯ КЕРАМИЧЕСКОГО РЕЗОНАТОРА
Z4.0M
1. НОМЕР ДЕТАЛИ: Z4.0M
2. АБСОЛЮТНЫЙ МАКСИМУМ ОЦЕНОК
МАКСИМАЛЬНОЕ ПРИКЛАДНОЕ НАПРЯЖЕНИЕ ТОКА DC: 50 v
ПОНИЗЬТЕ БОЛЬШИНСТВ НАПРЯЖЕНИЕ ТОКА РАБОТЫ: < 3V="">
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ НА ЗАЖИМАХ: 20 Vp-p
ОСЦИЛЛИРУЯ ЧАСТОТА: 4.0M
ТЕМПЕРАТУРНАЯ АМПЛИТУДА РАБОЧЕЙ ТЕМПЕРАТУРЫ: -40℃TO +85℃
ВЫБЕГ ЧАСТОТЫ ПРОТИВ ТЕМПЕРАТУРЫ: МЕНЬШЕ ЧЕМ ±0.5%
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ: -55℃+ 85℃
ВЫЗРЕВАНИЕ ЧАСТОТЫ (НА 10 ЛЕТ): МЕНЬШЕ ЧЕМ ±0.5%
РЕЗОНИРУЮЩИЙ ИМПЕДАНС (Ω): 30Ω МАКСИМАЛЬНОЕ.
ЕМКОСТЬ (C): 30PF ± 20%
3. ЭКОЛОГИЧЕСКИЕ СПЕЦИФИКАЦИИ
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕНЯЮТ РЕЗОНАТОРА ПОСТАВЛЕННОГО К
СЛЕДОВАТЬ ТЕСТЫ ДОЛЖНЫ БЫТЬ ЧЕМ ЗНАЧЕНИЯ ПОКАЗАННЫЕ В TABLE.1 ЗА ИСКЛЮЧЕНИЕМ ДЕТАЛЯ 3-7.
T B L E. 1
| ХАРАКТЕРИСТИКИ |
МАКСИМАЛЬНОЕ ИЗМЕНЕНИЕ |
| ОСЦИЛЛИРУЯ ЧАСТОТА FOSC. |
±0.5% МАКСИМАЛЬНОЕ. |
| РЕЗОНИРУЮЩИЙ Ro ИМПЕДАНСА. |
30W МАКСИМАЛЬНОЕ. |
| CD ЕМКОСТИ. |
±10% МАКСИМАЛЬНОЕ. |
3-1 ХРАНЕНИЕ НИЗКОЙ ТЕМПЕРАТУРЫ: СОХРАНЕННЫЙ В -55℃ НА 1 000 ЧАСОВ, И ПРИНЯТЫЙ ИЗ ТЕМПЕРАТУРЫ НА 1 ЧАС ПЕРЕД ИЗМЕРЕНИЕМ.
3-2 ХРАНЕНИЕ ВЫСОКОЙ ТЕМПЕРАТУРЫ: СОХРАНЕННЫЙ В +85℃FOR 1 000 ЧАСОВ, И ТОГДАШНЕМ ПРИНЯТОМ ВЫХОДЕ К КОМНАТНОЙ ТЕМПЕРАТУРЕ НА 1 ЧАС ПЕРЕД ИЗМЕРЕНИЕМ.
3-3 ТЕРМАЛЬНОЕ УДАРНОЕ ИСПЫТАНИЕ: ПРЕДСТАВЬТЕ РЕЗОНАТОР ДО 100 ЦИКЛОВ СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ УСЛОВИЙ В ВОЗДУХЕ;
-55℃ НА 30 МИНУТ
+85℃ НА 30 МИНУТ
И ПОСЛЕ ЭТОГО СДЕЛАЙТЕ ВНЕ К КОМНАТНОЙ ТЕМПЕРАТУРЕ НА 1 ЧАС ПЕРЕД ИЗМЕРЕНИЯЕМ.
3-4 ИСПЫТАНИЕ НА ВИБРОПРОЧНОСТЬ: ПРИСПОСОБЛЕНИЕ ДЕРЖАТЕЛЯ К ВИБРАЦИОННОМУ СТОЛУ И ВОПРОСУ ИТ
К СЛЕДУЮЩИМ УСЛОВИЯМ В КАЖДОМ ИЗ 3 ВЗАИМНО ПЕРПЕНДИКУЛЯРНЫХ САМОЛЕТОВ.
АМПЛИТУДА: 1,52 mm СМЕЩЕНИЯ
ЧАСТОТА: 10 ДО 55 Hz, ТЕМП ИЗМЕНЕНИЯ 1,5 Hz/s
ПРОДОЛЖИТЕЛЬНОСТЬ: 2 ЧАСА В ПЛОСКОСТИ КАЖДОЕ
3-5 УДАРНОЕ ИСПЫТАНИЕ: УСТАНОВИТЕ ТЕЛО РЕЗОНАТОРА НА ПЛАТФОРМЕ УДАРА И ВОПРОС ИТ К СЛЕДУЮЩИМ 3 ИМПАМ УЛЬС УДАРА В КАЖДОМ НАПРАВЛЕНИИ 3 ВЗАИМНО ПЕРПЕНДИКУЛЯРНЫХ САМОЛЕТОВ. (18 ИМПОВ УЛЬС УДАРА)
3-6 ТЕСТ ВЛАЖНОСТИ: СОХРАНЕННЫЙ В 95% НА 60 ℃±2℃FOR 1 000 ЧАСОВ, И ТОГДАШНЕМ ПРИНЯТОМ ВЫХОДЕ К КОМНАТНОЙ ТЕМПЕРАТУРЕ НА 1 ЧАС ПЕРЕД ИЗМЕРЕНИЕМ.
3-7 SOLDERABILITY: ОКУНУТЫЙ В 230℃ РАСПЛАВИЛ ВАННУ ПРИПОЯ К ПУНКТУ 1.5mm ОТ ТЕЛА РЕЗОНАТОРА НА 3 СЕКУНДЫ.
СПЕЦИФИКАЦИЯ
ТЕРМИНАЛЫ БУДУТ ПО КРАЙНЕЙ МЕРЕ 95% ПОКРЫТЫМ ПОКРЫТИЕМ ПРИПОЯ.
3-8 ПАЯЯ ТЕСТ: ОКУНУТЫЙ В 260℃±5℃ РАСПЛАВИЛ ПРИПОЙ К ПУНКТУ 2.0/0.5mm ОТ ТЕЛА РЕЗОНАТОРА НА 10 СЕКУНД ±1 (ИЛИ ± 350℃ 10℃ РАСПЛАВИЛО ПРИПОЙ К ПУНКТУ 2,0/1,5 mm ОТ ТЕЛА РЕЗОНАТОРА НА СЕКУНДЫ 3±1), И ТОГДАШНИЙ ПРИНЯТЫЙ ВЫХОД К КОМНАТНОЙ ТЕМПЕРАТУРЕ НА 1 ЧАС ПЕРЕД ИЗМЕРЕНИЕМ.
3-9 ОГРАНИЧЕНИЕ РУКОВОДСТВА:
3-9-1 ТЕРМИНАЛЬНАЯ ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ: ОПРЕДЕЛЕННАЯ СИЛА 4.9N ПРИЛОЖИЛА К ТЕРМИНАЛУ В НАПРАВЛЕНИИ ОСИ ПРЕКРАЩЕНИЯ.
3-9-2 ТЕРМИНАЛЬНОЕ СОПРОТИВЛЕНИЕ ИЗГИБУ: ОБУСЛОВЛЕННАЯ НАГРУЗКА 2.45N ПРИОСТАНАВЛИВАЛА ОТ.
ТЕРМИНАЛ, ТОГДА МЕДЛЕННО СКЛОНИЛ ТЕЛО РЕЗОНАТОРА ДЛЯ ТОГО ЧТОБЫ СОГНУТЬ.
ЗАКЛЮЧИТЕЛЬНАЯ НИЗШАЯ ТОЧКА 90℃, И ТОГДАШНЕЕ ВОЗВРАЩЕНИЕ В ПОЛОЖЕНИЕ НОРМАЛЬНО.
ПОСЛЕДОВАТЕЛЬНОЕ БЫЛО СДЕЛАНО В ПРОТИВОПОЛОЖНОМ НАПРАВЛЕНИИ.
4. ФОРМА ПАКЕТА
БЛОК MIMIMUM УПАКОВЫВАЯ: 500PCS. (СУМКА ВИНИЛА A)
ГРУЗЯ КОРОБКА (НЕБОЛЬШАЯ): 500 * 10 = 5,000PCS
ГРУЗЯ КОРОБКА (БОЛЬШАЯ): 5000 * 20 = 100,000PCS (32mm*29.5mm *25mm)
5. ЦЕПЬ ИЗМЕРЕНИЯ
6. ПРЕДЛОЖЕНИЯ КАК ИСПОЛЬЗОВАТЬ КЕРАМИЧЕСКИЕ РЕЗОНАТОРЫ
6-1 ПРЕДЕЛ ТЕРМИНАЛА ГНУТЬ
ТЕРМИНАЛЬНЫЙ ГНУТЬ ДЛЯ ЭТОГО ПРОДУКТА ДОЛЖЕН БЫТЬ ВНУТРИ
ЭКОЛОГИЧЕСКИЙ
СПЕЦИФИКАЦИИ (ГНУТЬ ВРЕМЕНА И НАГРУЗКА НА ИЗГИБ)
6-2 КАК ПОМЫТЬ
ЭТОТ ПРОДУКТ НЕТ ГЕРМЕТИЧНЫЙ ОБРАЗОВАН, НЕ МОЖЕТ БЫТЬ ПОМЫТ КИСЛОТНЫМ ИЛИ АЛКАЛИЧЕСКИМ ИОННЫМ РЕШЕНИЕМ.
6-3 ОБРАБОТКА ПАДАЯ ЧАСТЕЙ
В СЛУЧАЕ ПАДАТЬ НА ПОЛ ОТ ТАБЛИЦЫ ДЕЯТЕЛЬНОСТИ, УГОДИТЕ РЕФРЕНУ ОТ ИСПОЛЬЗОВАНИЯ ИТ, КАК ВОЗМОЖНОСТЬ ГНУТЬ РУКОВОДСТВА НЕПРЕДВИДЕННОГО УДАРА.
6-4 ТРЕБОВАНИЕ И ЗАМЕНА ПУТЕМ ПАЯТЬ
6-4-1 ПАЯЯ ЖЕЛЕЗНАЯ ТЕМПЕРАТУРА: НИЗКИЙ ЧЕМ 350℃
6-4-2 ВРЕМЯ РАЗОГРЕВА: ОБЩЕЕ НАКОПЛЕНИЕ ВРЕМЕНИ РАЗОГРЕВА ДОЛЖНО БЫТЬ ЧЕМ 10 СЕКУНД
7. РАЗМЕРЫ (mm)
