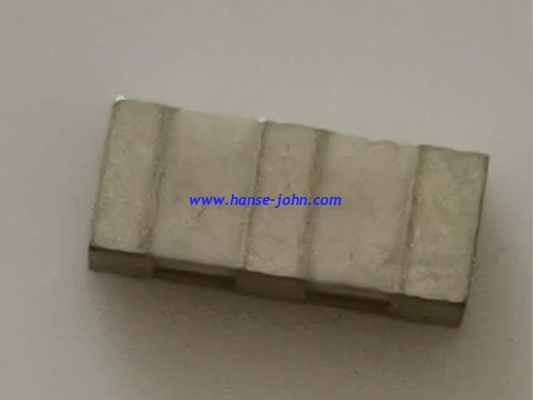

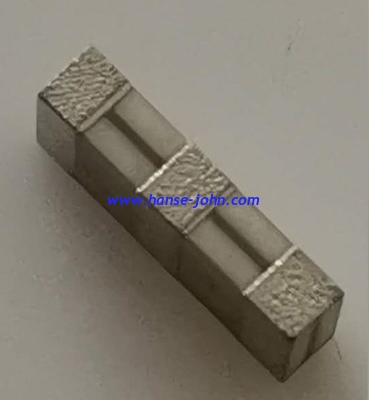

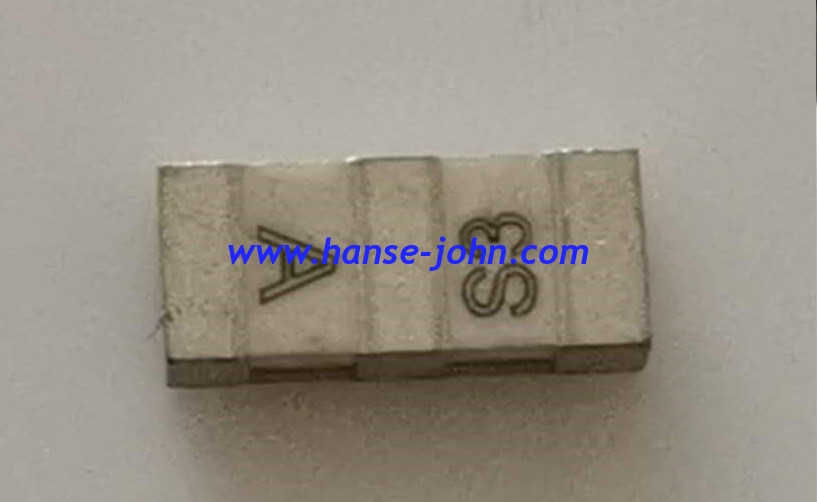

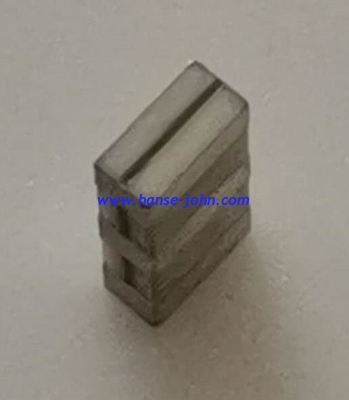

LTCV10.7MA5UAC0F-R1

Подробная информация о продукте:

Место происхождения:	wuxi
Фирменное наименование:	HM
Сертификация:	Rohs，ISO
Номер модели:	керамический фильтр 10.7Mhz LTCV10.7MA5UAC0F-R1

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	$0.5
Упаковывая детали:	ВЬЮРОК
Время доставки:	день 35
Условия оплаты:	PayPal, западное соединение, MoneyGram
Поставка способности:	1000000pcs В ГОД

Контакт

Подробное описание продукта

Разбивочная частота:	10.7Mhz	Ширина полосы частот (3dB):	минута 280±50kHz
ширина полосы частот (6dB) (6dB):	минута 290±50khz	Ширина полосы частот (20dB):	±590.0KHz максимальное
амортизация диапазона стопа (fo±100KHz):	минута 25dB	Пульсация (в пределах ширины полосы частот 3dB):	1.0dB максимальное
Вносимая потеря (минимум пункт потери:	3.0dB максимальное	Стабильность температуры (- 20℃~ +80℃):	±0.5% максимальное (- 25℃ \| +80℃)
(9MHz-12MHz) паразитный ответ:	минута dB 35	(fo±2.0 КГц) отступление пульсации GDT:	50μsec максимальное
Рабочая температура:	-20℃ \| +80℃	Температура хранения:	-40℃ \| +85℃
Сопротивление изоляции (DC 25V 1 минута):	Минута 100MΩ	Импеданс вход-выхода:	Ω 330

ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ

1 ОЦЕНКА

Детали	Содержание
Выдерживая напряжение тока (v)	50 (DC, 1min)
Сопротивление изоляции Ri, (MΩ) MIN.	100 (10V, 1min)
Температурная амплитуда рабочей температуры (℃)	-20~+80
Диапазон температур хранения (℃)	-40~+85

2 ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ

Детали	Содержание
Разбивочная частота (fo) (MHz)	10.700±0.030
ширина полосы частот 3dB (КГц)	280±50
ширина полосы частот 20dB (КГц) максимальная	590
Вносимая потеря (dB)	3.0±2.0 (минимум пункт потери)
Пульсация (dB) максимальная	1,0 (в пределах ширины полосы частот 3dB)
Паразитная минута амортизации (dB)	35 (9MHz-12MHz)
Импеданс вход-выхода (Ω)	330
Temp. Характеристика	±0.5% (– 20℃ к 80℃)

НЕТ.	Деталь	Условие измерения	Требование
7-1	Случайное падение	Фильтр будет измерен после 3 раза случайных падений от высоты 30cm на конкретном поле	Никакие видимые повреждение и оно не встречают таблицу 1
7-2


	Вибрация	Фильтр будет измерен после быть приложенным	Отсутствие повреждение и оно встретить
		вибрация амплитуды 1.5mm с 10-55Hz	Таблица 1.
		диапазон частоты вибрации к каждому из 3
		перпендикулярные направления на 2 часа
7-3	Solderability
		Терминалы руководства погружены в припои помощника на sec 5 и после этого погружены в паяя ванне	По крайней мере терминалы руководства 95% будут покрыты
		230±5℃, на sec 3±0.5.	с припоем.
7-4	Проба на изгиб субстрата		Оно встретит таблицу 1.

		Придайте давление в направлении стрелки (см. FIG. 3) по норме около 0.5mm в секунду до его
		достигает a
		загиб 3mm и владение на 30 секунд.
7-5




	Прилипание	Неподвижная нагрузка 20N к направлению	Оно встретит таблицу 1.
		стрелка (см.
		FIG. 4) будет приложено на ядре
		компонент
		и держите на 10 секунд. Фильтр будет

		припаянный правильно и плотно к PCB.
7-6	Паять Reflow		Оно встретит таблицу 1.



		Положенный на затир припоя на напечатанной монтажной панели (картина показана в FIG. 5), образцы
		установит и будет припаяно под
		условие (картина показана в FIG. 6), тогда ей
		подвергнет к атмосфере комнаты для
		за 24 часа до измерения.

НЕТ.	Деталь	Условие измерения	Требование
8 до 1	Влажность		Оно встретит таблицу 1.

		После быть помещенным в камере с 90-95% R.H. на 40±2℃ для 100 часов и после этого быть
		установленный в комнатной температуре на 1 час, фильтр
		измерит.
8 до 2



	Сопротивление к	Терминалы руководства погружены до 1.5mm
	Жара припоя	от тела фильтра в паяя ванне 350±	Оно встретит таблицу 1.
		10℃, на sec 3±0.5. И после этого фильтр будет
		измеренный после быть помещенным в комнате
		температура на 1 час.
8 до 3	Высокая температура		Оно встретит Table1
		После быть помещенным в камере с 80±2 ℃, на 100 часов и после этого помещаемый в комнатной температуре на 1 час, фильтр будет
		измеренный.
8 до 4	Низкая температура	После быть помещенным в камере с -20±2 ℃, на 100 часов и после этого помещаемый внутри	Оно встретит таблицу 1

		комнатная температура на 1 час, фильтр будет измеренный.
8 до 5	Удар жары		Оно встретит таблицу 1




		После быть сдержанным на комнатной температуре, фильтр будет помещен на температуре – ℃ 55, для
		30 минут, тогда быть помещенным на температуре. 85
		℃, на 30 минут. Позже это возвратило до – 55
		℃ снова. Повторенный над циклом для 5 раз.
		После быть сдержанным в temp комнаты. на 1 час,
		фильтр будет измерен
