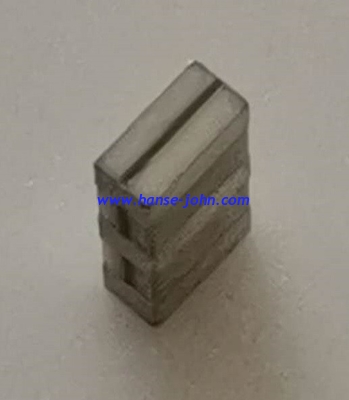

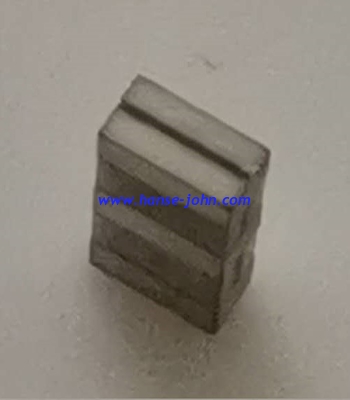

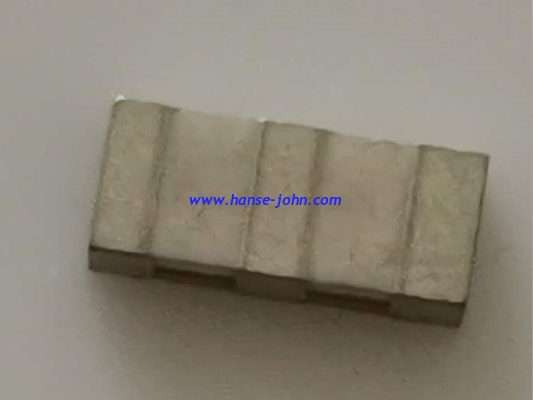

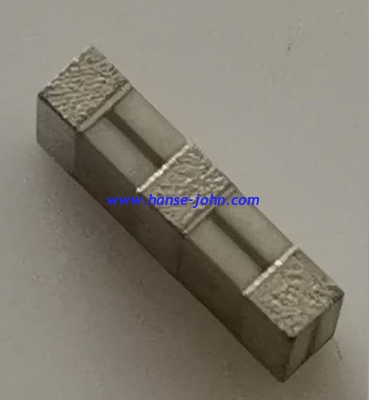

10.00Mhz резонатор резонатора ZTTCE10.00MG керамический

10.00Mhz resonator ZTTCE10.00MG ceramic resonator

Подробная информация о продукте:

Место происхождения:	wuxi
Фирменное наименование:	HM
Сертификация:	Rohs，ISO
Номер модели:	керамический резонатор 10.00Mhz ZTTCE10.00MG50HD0-R0

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	$0.5
Упаковывая детали:	ВЬЮРОК
Время доставки:	день 35
Условия оплаты:	PayPal, западное соединение, MoneyGram
Поставка способности:	1000000pcs В ГОД

Контакт

Подробное описание продукта

Частота Fosc колебания (MHz):	10.00Mhz	Точность частоты (%):	±0.5 максимальное
Резонирующий Ro импеданса (Ω):	40 максимальное	Коэффициент температуры частоты колебания (%) максимальный.:	±0.3 (выбег частоты колебания, - 25℃~+85℃)
Тариф вызревания частоты колебания (10years) (%) максимальный:	±0.2 (от исходной величины)	Выдерживая напряжение тока (v):	50 (DC, 1min)
Сопротивление изоляции Ri, (MΩ) MIN.:	500 (10V, 1min)	Стабильность температуры (- 20℃~ +80℃):	±0.5% максимальное (- 25℃ \| +80℃)
Классифицируя напряжение тока UR (v):	15V p-p	Рабочая температура:	-25℃ \| +85℃
Температура хранения:	-55℃ \| +85℃	Сопротивление изоляции (DC 25V 1 минута):	Минута 100MΩ
Импеданс вход-выхода:	Ω 330

10.00Mhz резонатор резонатора ZTTCE10.00MG керамический

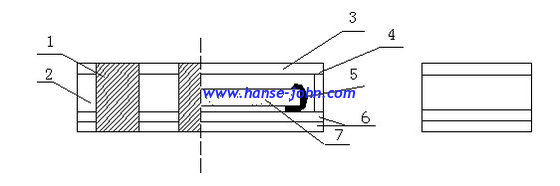

НЕТ.	Компоненты	Материалы
1	Наружные электроды	Верхние и нижние электроды Ag+Ni (под плакировкой) +Sn (над плакировкой) Бортовые электроды Ni+Cu+Ag (под плакировкой) +Sn (над плакировкой)
2	Керамическая коробка	Коробка изоляции
3	Крышка	Диэлектрический материал
4	Клей	Эпоксидная смола
5	Проводной прилипатель	Смола Ag+Epoxy
6	Основание	Диэлектрический материал
7	Керамический элемент	Пьезоэлектрическая керамика (PZT)

СПЕЦИФИКАЦИИ 4.ELECTRICAL

4,1 ОЦЕНКА

Детали	Требование
Выдерживая напряжение тока (v)	50 (DC, 1min)
Сопротивление изоляции Ri, (MΩ) MIN.	500 (10V, 1min)
Рабочая температура	-25℃~+85℃
Температура хранения	-55℃~+85℃
Классифицируя напряжение тока UR (v)	DC 6V
Классифицируя напряжение тока UR (v)	15V p-p

4,2 ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ

Детали	Требование
Частота Fosc колебания (MHz)	10,000
Точность частоты (%)	±0.5
Резонирующий Ro импеданса (Ω) максимальный.	40
Коэффициент температуры колебания Частота (%) максимальная.	±0.3 (Выбег частоты колебания, - 25℃~+85℃)
Частота колебания Старея тариф (10years) (%) максимальный	±0.2 (от исходной величины)

*Components будут выведены в камеру +85±2℃ на 1000 часов, тогда измерили после выходить в естественное состояние на 1 час.

5.TEST

5,1 условия испытаний

Части будут испытаны под условием (Temp.: 20±15℃, влажность: 65±20%

R.H.) если стандартное состояние (Temp.: 25±3℃, влажность: R.H. 65±10%)

регулирует для того чтобы измерить.

Никакой	Деталь	Состояние теста		Представление Требования
6,1	Влажность	Держите резонатор на 40℃±2℃ и RH 90%-95% для 96h. После этого выпустите резонатор в условие комнаты для 1h до измерения.		Оно выполнит спецификации в таблице 1.
6,2	Высокий Температура Выдержка	Подвергните резонатор к 85±2℃ для 96h, тогда отпуска резонатор в условия комнаты для 1h до измерения.		Оно выполнит спецификации в таблице 1.
6,3	Низкий уровень Выдержка температуры	Подвергните резонатор к -55±2℃ для 96h, тогда отпуска резонатор в условия комнаты для 1h до измерения.		Оно выполнит спецификации в таблице 1.
6,4	Температура Задействовать	После того как задействовать температуры таблицы дуновения было выполнен 5 раз, резонатор будет измерен после быть помещенным в естественных условиях для 1h.		Оно выполнит спецификации в таблице 1.
		Температура	Время
		– 25±3℃	минута 30±3
		85±3℃	минута 30±3
6,5	Вибрация	Подвергните резонатор к вибрации для 2h по каждому в x, y и ось z с амплитудой 1.5mm, частота будет поменяна равномерно между пределами 10 Hz-55Hz.		Оно выполнит спецификации в таблице 1.
6,6	Механический Удар	Падайте резонатор случайно на деревянный пол от высоты 100cm 3 раза.		Оно выполнит спецификации в таблице 1.
6,7	Паяя тест	Прошл через печь re-подачи под следующее условие и вышло на комнатную температуру для 1h перед измерением.		Оно выполнит спецификации в таблице 1.
