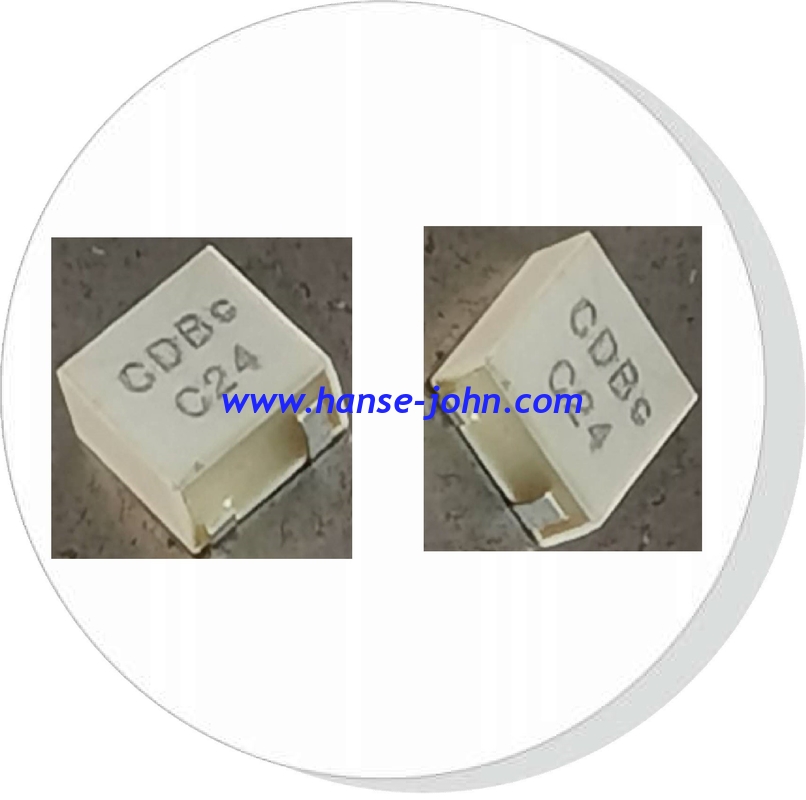

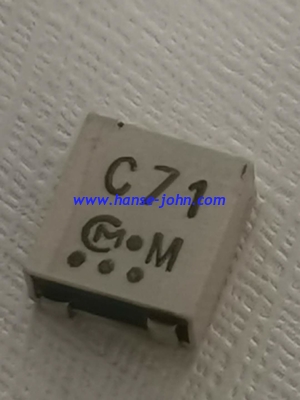

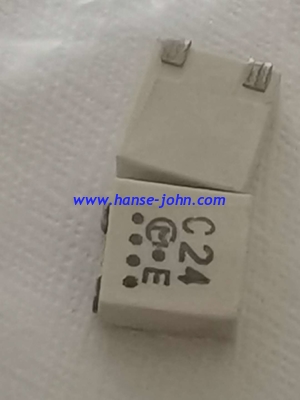

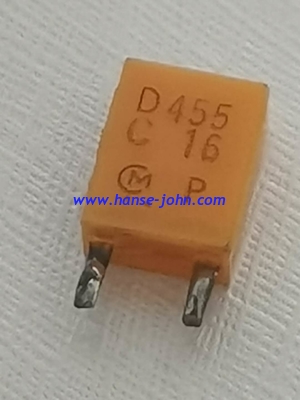

Пьезоэлектрическая керамическая альтернатива различителя CDBKB455KCAY66-R0 CDBc455C66

Piezoelectric Ceramic Discriminator CDBKB455KCAY66-R0 CDBc455C66 Alternative

Подробная информация о продукте:

Место происхождения:	wuxi
Фирменное наименование:	HM
Сертификация:	Rohs
Номер модели:	КГц

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	$0.35
Упаковывая детали:	ВЬЮРОК
Время доставки:	день 35
Условия оплаты:	T/T, западное соединение, MoneyGram
Поставка способности:	1000000

Контакт

Подробное описание продукта

Выдерживающее напряжение (между каждым терминалом):	50 В, 1 минута максимум.	Сопротивление изоляции (между каждым терминалом):	100M ‰ мин. (DC10V)
Уровень входного сигнала:	+5dBm (50 ̊Окончание)	Диапазон рабочей температуры:	-20 до +80°С
Диапазон температуры хранения:	-40 до +85°С	Номинальная частота центра (fn):	455khz
Восстановленный аудио 3dB полоса пропускания (от 455 кГц):	¥4,2 кГц в минуту.	Восстановленное выходное напряжение аудио (на 455 кГц):	40 ‰ 10 мВ
Извращение (на 455 кГц):	40,0% максимум.	IC:	NJM2590

1. Сфера применения

Спецификация распространяется на дискриминатор для демодуляции ИФ, используемый в коммуникационном оборудовании.

2.No спецификации: HM-180.136b

3.Частка No:CDBC455C66

4. Состояние входного сигнала

Нет, нет, нет.	Положение	Спецификация
4 1	Уровень ввода	-27,0 дБм
4 2	Отклонение	±1,5 КГц
4 3	Модуляция частоты	10,0 кГц

5.Электрические характеристики

Нет, нет, нет.	Положение	Спецификация
5 ¢ 1	Частота модуляции	455±1,0 КГц
5 2	Демодулированная пропускная способность ((3dB)	± 4,2 КГц в минуту (от 455 КГц)
5 ¢ 3	Демодулированный выход4	0 ± 10 мВ (на 455 кГц)
5 ¢ 4	Демодулированный фактор искажения	40,0% максимум.
5 5	Выдерживать напряжение	Прямой ток 50 В в течение 1 минуты

6. :измерение

Условия измерения

Если не указано иное, стандартный диапазон атмосферных условий для измерений и испытаний следующий:

Температура окружающей среды: от 5 до 35 °C Относительная влажность: от 45% до 85%

Давление воздуха: от 86 до 106 кПа

При наличии сомнений относительно результатов измерения проводится в пределах следующих пределов:

Температура окружающей среды: от 18 до 22 °C Относительная влажность: от 60% до 70%

Давление воздуха: от 86 до 106 кПа

6-2 Измерительная схема

Метод испытания

Состояние входного сигнала	Уровень ввода	80 дБμ
	Отклонение частоты	± 4,0 кГц
	Частота модуляции	10,0 кГц
Демодулированная пропускная способность 3 дБ	Введите вышеуказанный сигнал и подметать носителя вокруг 455 кГц, и найти Затем прочесывайте носительную частоту снова и найдите две частоты, которые наблюдаются Пункты затухания 3 дБ от максимальной точки. Высшая точка частоты называется (f1) и нижняя называется (f2). (F1-455KHz) определяется как верхняя 3dB полоса пропускания и (455KHz-f2) определяется как нижняя 3 дБ пропускной способности.
Демодулировать выход	Демодулированный выход измеряется при настройке носительной частоты на 455 КГц.
Демодулированный Фактор искажения	Частота носителя регулируется 455 КГц.И искажение измеряется с частотой модуляции 1 КГц.

7./очертание

Семь на один.

Внешний вид:Ознака должна быть прозрачной, гладкой и без повреждений.

Семь два.

Список материалов

Нет, нет, нет.	Положение	Спецификация
1	Дело	Полибутентелефталат (смесь стекловолокна)
2	Терминал	Фосфорная бронза, покрытая Ag
3	Запечатка основания	Эпоксидная смола

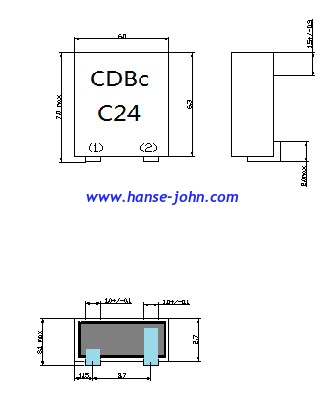

Семь-три.

Размеры: ((мм)

(1)(2) Ввод/вывод

(3) Глупый

8.Физические характеристики

Нет, нет, нет.

Положение

Условия измерения

Требование

8-1.

Случайная капка

Фильтр измеряется после 3 случайных измерений

Никаких видимых повреждений.

капли с высоты 30 см на бетоне

пол

соответствует таблице 1

8-2.

Вибрация

Фильтр измеряется после применения вибрации амплитуды 1,5 мм с диапазоном частоты вибрации 10-55 Гц в каждом из трех перпендикулярных направлений в течение 2 часов.

Никаких повреждений и встретится

Таблица 1.

8-3.

Сплавляемость

Свинцовые терминалы погружены в вспомогательную сварку для

5 сек, а затем погрузить в ванну для сварки

230±5°С, в течение 3±0,5 сек.

По крайней мере 95% свинцовых терминалов должны быть покрыты сваркой.

8-4

(1)

Терминальная сила тяги

После того, как сила в 1 кг в течение 10 секунд применяется к каждому терминалу в осевом направлении, измеряется фильтр.

Никаких повреждений, никаких разрывов, и он соответствует таблице 1.

(2)

Сгибание

После того, как свинцовые концы будут закреплены на расстоянии 2 мм от корпуса фильтра, они должны быть сложены до

90° от своих осевых направлений и сложенные

назад на ′′90°. Затем складываются обратно в направлении своей оси, скорость складывания будет каждые 3 секунды.

Никаких повреждений, никаких разрывов, и он соответствует таблице 1.

9.Экологические характеристики

Нет, нет, нет.

Положение

Условия измерения

Требование

9 1

Влажность

После размещения фильтра в камере с 90-95% R.H. при 40±2°C в течение 100 часов, а затем помещения в комнатной температуре в течение 1 часа, фильтр измеряется.

Он должен соответствовать таблице 1.

9 2

Сопротивление

Тепло сварки

Он должен соответствовать таблице 1.

Свинцовые терминалы погружаются до 1,5 мм от корпуса фильтра в ванну для запоя 350±

10°C в течение 3±0,5 с. Затем фильтр измеряют после 1 часа нахождения в комнатной температуре.

9 ¢ 3

Высокая температура

После помещения в камеру с 80±2

°C в течение 100 часов, а затем помещают фильтр в комнатной температуре в течение 1 часа.

Он должен соответствовать таблице 1

9 ¢ 4

Низкая температура

После помещения в камеру с температурой -20±2

Измеряется температура фильтра на 100 часов, а затем его помещают в комнатной температуре в течение 1 часа.

Он должен соответствовать таблице 1

9 ¢ 5

Тепловой шок

После содержания фильтра при комнатной температуре его помещают при температуре 55 °C,

30 минут, затем поместите на температуру.

После этого возвращается до 55 °C.

Продолжается цикл 5 раз. После 1 часа содержания фильтра при комнатной температуре измеряется

Он должен соответствовать таблице 1

10Условия обратного потока

Пьезоэлектрическая керамическая альтернатива различителя CDBKB455KCAY66-R0 CDBc455C66

Таблица 1

Положение	Спецификация
Частота модуляции	455±1,0 КГц
Демодулированный Пропускная способность ((3dB)	± 4,0 КГц в минуту (от 455 КГц)
Демодулированный выход	100±40 мВ (на 455 кГц)
Демодулированное искажение Фактор	20,0% максимум.

Пьезоэлектрическая керамическая альтернатива различителя CDBKB455KCAY66-R0 CDBc455C66
