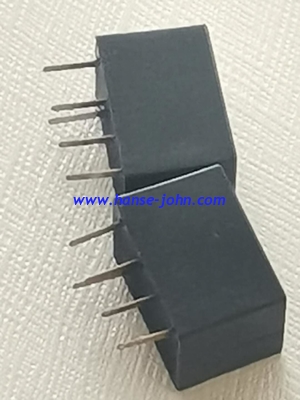

Время задержки 50usec группы ширины полосы частот 40khz КЕРАМИЧЕСКОГО ФИЛЬТРА LT400AW 400khz PIEZOELECTRONIC

LT400AW 400khz PIEZOELECTRONIC CERAMIC FILTER Bandwidth 40khz Group delay time 50usec

Подробная информация о продукте:

Место происхождения:	wuxi
Фирменное наименование:	HM
Сертификация:	Rohs，ISO
Номер модели:	керамический фильтр 400khz

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	$5
Упаковывая детали:	ВЬЮРОК
Время доставки:	день 35
Условия оплаты:	PayPal, западное соединение, MoneyGram
Поставка способности:	1000000pcs В ГОД

Контакт

Подробное описание продукта

Разбивочная частота:	400±2.0khz	Ширина полосы частот (1dB):	минута ±1.5~25.0KHz
ширина полосы частот (6dB) (6dB):	минута ±1.5khz~25.0KHz	Ширина полосы частот (50dB):	минута ±50.0KHz
амортизация диапазона стопа (fo±100KHz):	минута 52dB	Пульсация (f0±2khz):	1.0dB максимальное
Вносимая потеря (минимум пункт потери:	4.0dB максимальное	Стабильность температуры (- 20℃~ +80℃):	±0.5% максимальное (- 25℃ \| +80℃)
(0.1~1MHz) паразитный ответ:	минута 20dB	(fo±16.0 КГц) отступление пульсации GDT:	50usec
Рабочая температура:	-20℃ \| +80℃	Температура хранения:	-40℃ \| +85℃
Сопротивление изоляции (DC 25V 1 минута):	Минута 100MΩ	Импеданс вход-выхода:	1,0 KΩ

Время задержки 50usec группы ширины полосы частот 40khz КЕРАМИЧЕСКОГО ФИЛЬТРА LT400AW 400khz PIEZOELECTRONIC

НЕТ.	Деталь	Спецификация
4 до 1	Разбивочная частота f0 (центр ширины полосы частот 6dB)	400±1.0 КГц
4 до 2	Ширина полосы частот (3dB)	минута ±20.0KHz
	Ширина полосы частот (6dB)	минута ±25.0KHz
	Ширина полосы частот (50dB)	минута ±60.0KHz
4 до 3	Амортизация диапазона стопа	минута 52dB
4 до 4	Пульсация (f0±15.0khz)	1.0dB максимальное
4 до 5	Вносимая потеря (минимум пункт потери)	4.0dB максимальное
4 до 6	Стабильность температуры (- 20℃~ +80℃)	±0.5% максимальное (- 25℃ \| +80℃)
4-7	(0.1~1MHz) паразитный ответ	минута 20dB
4-8	(fo±16.0 КГц) отступление пульсации GDT	50usec
4-9	Рабочая температура	-20℃ \| +80℃
4-10	Температура хранения	-40℃ \| +85℃
4-11	Сопротивление изоляции (DC 25V 1 минута)	Минута 100MΩ
4 до 12	Импеданс вход-выхода	1,0 KΩ

НЕТ.	Деталь	Условие измерения	Требование
7-1	Случайное падение	Фильтр будет измерен после 3 раза случайных падений от высоты 30cm на конкретном поле	Никакие видимые повреждение и оно не встречают таблицу 1
7-2


	Вибрация	Фильтр будет измерен после быть приложенным	Отсутствие повреждение и оно встретить
		вибрация амплитуды 1.5mm с 10-55Hz	Таблица 1.
		диапазон частоты вибрации к каждому из 3
		перпендикулярные направления на 2 часа
7-3	Solderability
		Терминалы руководства погружены в припои помощника на sec 5 и после этого погружены в паяя ванне	По крайней мере терминалы руководства 95% будут покрыты
		230±5℃, на sec 3±0.5.	с припоем.
7-4	Проба на изгиб субстрата		Оно встретит таблицу 1.

		Придайте давление в направлении стрелки (см. FIG. 3) по норме около 0.5mm в секунду до его
		достигает a
		загиб 3mm и владение на 30 секунд.
7-5




	Прилипание	Неподвижная нагрузка 20N к направлению	Оно встретит таблицу 1.
		стрелка (см.
		FIG. 4) будет приложено на ядре
		компонент
		и держите на 10 секунд. Фильтр будет

		припаянный правильно и плотно к PCB.
7-6	Паять Reflow		Оно встретит таблицу 1.



		Положенный на затир припоя на напечатанной монтажной панели (картина показана в FIG. 5), образцы
		установит и будет припаяно под
		условие (картина показана в FIG. 6), тогда ей
		подвергнет к атмосфере комнаты для
		за 24 часа до измерения.

НЕТ.	Деталь	Условие измерения	Требование
8 до 1	Влажность		Оно встретит таблицу 1.

		После быть помещенным в камере с 90-95% R.H. на 40±2℃ для 100 часов и после этого быть
		установленный в комнатной температуре на 1 час, фильтр
		измерит.
8 до 2



	Сопротивление к	Терминалы руководства погружены до 1.5mm
	Жара припоя	от тела фильтра в паяя ванне 350±	Оно встретит таблицу 1.
		10℃, на sec 3±0.5. И после этого фильтр будет
		измеренный после быть помещенным в комнате
		температура на 1 час.
8 до 3	Высокая температура		Оно встретит Table1
		После быть помещенным в камере с 80±2 ℃, на 100 часов и после этого помещаемый в комнатной температуре на 1 час, фильтр будет
		измеренный.
8 до 4	Низкая температура	После быть помещенным в камере с -20±2 ℃, на 100 часов и после этого помещаемый внутри	Оно встретит таблицу 1

		комнатная температура на 1 час, фильтр будет измеренный.
8 до 5	Удар жары		Оно встретит таблицу 1




		После быть сдержанным на комнатной температуре, фильтр будет помещен на температуре – ℃ 55, для
		30 минут, тогда быть помещенным на температуре. 85
		℃, на 30 минут. Позже это возвратило до – 55
		℃ снова. Повторенный над циклом для 5 раз.
		После быть сдержанным в temp комнаты. на 1 час,
		фильтр будет измерен
