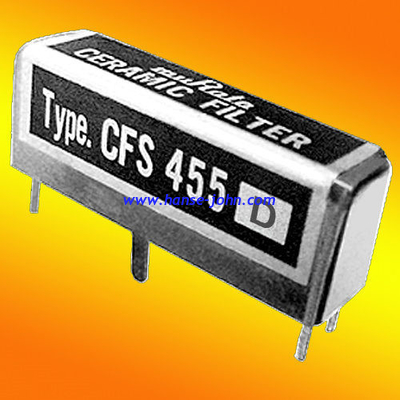

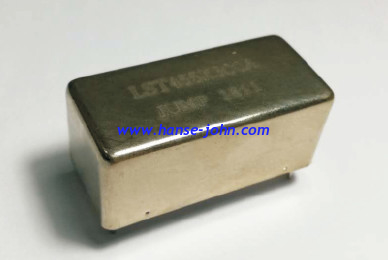

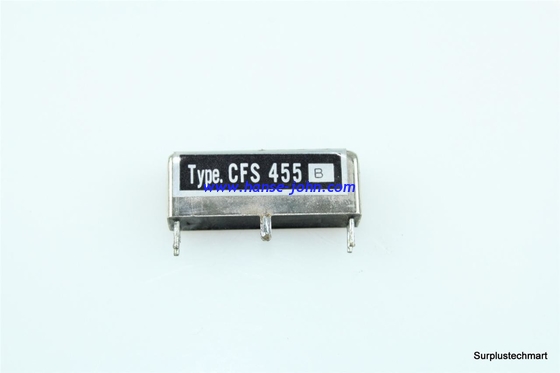

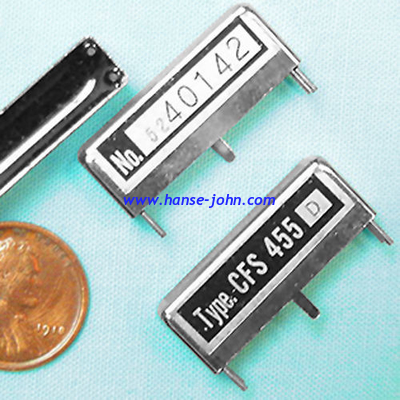

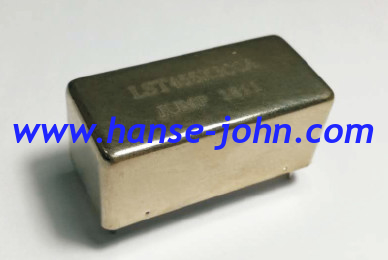

Пьезоэлектрический керамический фильтр, кристаллический фильтр LT384khz, CF384khz, время задержки группы, низкая вносимая потеря, пульсация 1dB,

Piezoelectric Ceramic Filter ,crystal filter LT384khz,CF384khz,Group delay time,low insertion loss,1dB ripple，

Подробная информация о продукте:

Место происхождения:	wuxi
Фирменное наименование:	HM
Сертификация:	Rohs，ISO
Номер модели:	кристаллический керамический фильтр 384khz CF384khz,

Оплата и доставка Условия:

Количество мин заказа:	1000
Цена:	$50-$500
Упаковывая детали:	ВЬЮРОК
Время доставки:	день 35
Условия оплаты:	PayPal, западное соединение, MoneyGram
Поставка способности:	1000000

Контакт

Подробное описание продукта

Разбивочная частота:	384 кГц	Ширина полосы частот (3dB):	± 35,0 КГц минуты
ширина полосы частот (6dB) (6dB):	±37,0 КГц минуты	Ширина полосы частот (40dB):	±100,0 КГц минут
амортизация диапазона стопа (fo±100KHz):	минута 45dB	Пульсация (f0±2khz):	1.0dB максимальное
Вносимая потеря (минимум пункт потери:	6.0dB максимальное	Стабильность температуры (- 20℃~ +80℃):	±0.5% максимальное (- 25℃ \| +80℃)
(0.1~1MHz) паразитный ответ:	минута 20dB	(fo±35.0 kHz) Отклонение Ripple от GDT:	Максимально 25 мкс
Операционная температура:	-20℃ \| +80℃	Температура хранения:	-40℃ \| +85℃
Сопротивление изоляции (DC 25V 1 минута):	100 МΩ минут	Импеданс вход-выхода:	1.5 КΩ

Пьезоэлектрический керамический фильтр, кристаллический фильтр LT384khz, CF384khz, время задержки группы, низкая вносимая потеря, пульсация 1dB,

Умный дом, особое качество

Низкая задержка, высокая стабильность

Нет, нет, нет.	Положение	Спецификация
4 1	Центральная частота f0 (Центр полосы пропускания 6 дБ)	455±1,0 КГц
4 2	Пропускная способность ((3dB)	±2,0 КГц минуты
	Пропускная способность ((6dB)	± 3,0 КГц минут
	Пропускная способность ((40 дБ)	± 10,0 КГц минут
4 3	Прекратить ослабление полосы	25 дБ в минуту
4 4	Риппл (f0±2khz)	10,0 дБ максимум
4 5	Потеря вставки (при минимальной точке потери)	60,0 дБ максимум
4 ¢ 6	Температурная устойчивость (-20°C+80°C)	± 0,5% максимум (-25°C +80°C)
4-7	(0,1 ‰ 1 МГц) Ложная реакция	20 дБ в минуту
4-8	(fo±2.0 kHz) Отклонение Ripple от GDT	Максимально 25 мкс
4-9	Операционная температура	-20°C 80°C
4-10	Температура хранения	-40°C +85°C
4-11	Сопротивление изоляции ((DC 25V 1 минута)	100 МΩ мин.
4 12	Импеданс входа/выхода	1.5 КΩ

Нет, нет, нет.	Положение	Условия измерения	Требование
7-1.	Случайная капка	Фильтр измеряется после трех случайных падений с высоты 30 см на бетонный пол.	Нет видимых повреждений и соответствует таблице 1
7-2.


	Вибрация	Фильтр измеряется после нанесения	Никаких повреждений и встретится
		вибрации амплитуды 1,5 мм при 10-55 Гц	Таблица 1.
		диапазон частоты вибрации к каждому из 3
		перпендикулярные направления в течение 2 часов
7-3.	Сплавляемость
		Свинцовые концы погружаются в вспомогательную сварку в течение 5 секунд, а затем погружаются в сварную ванну	По крайней мере 95% свинцовых терминалов должны быть охвачены
		230±5°С, в течение 3±0,5 сек.	с пайкой.
7-4.	Испытание изгиба подложки		Он должен соответствовать таблице 1.

		Приложить давление в направлении стрелки (см. рис. 3) скоростью около 0,5 мм в секунду до тех пор, пока
		достигает
		Сгибать на 3 мм и держать в течение 30 секунд.
7-5.




	Присоединение	Статическая нагрузка 20N в направлении	Он должен соответствовать таблице 1.
		стрелка (см.
		Рисунок 4) наносится на ядро
		компонент
		Фильтр должен быть

		сварные правильно и плотно к ПХБ.
7-6	Сплавление с обратным потоком		Он должен соответствовать таблице 1.



		Нанести на печатную проводку пасту для сварки (образец показан на рис. 5), образцы
		должны быть установлены и сварены под
		состояние (образец показан на рис. 6), то он
		подвергаются поместной атмосфере на
		За 24 часа до измерения.

Нет, нет, нет.	Положение	Условия измерения	Требование
8 ¢ 1	Влажность		Он должен соответствовать таблице 1.

		После помещения в камеру с 90-95% R.H. при 40±2°C в течение 100 часов, а затем
		помещается в комнатной температуре в течение 1 часа, фильтруется
		измеряется.
8 2



	Сопротивление	Свинцовые терминалы погружены до 1,5 мм
	Тепло сварки	из корпуса фильтра в паяльной ванне 350±	Он должен соответствовать таблице 1.
		10°C в течение 3±0,5 сек. Затем фильтр
		измеряется после помещения в помещение
		температура в течение 1 часа.
8 ¢ 3	Высокая температура		Он должен соответствовать таблице 1
		После помещения в камеру с 80±2 °C в течение 100 часов, а затем помещают фильтр в комнатной температуре в течение 1 часа.
		измеряется.
8 ¢ 4	Низкая температура	После помещения в камеру с температурой -20±2 °C в течение 100 часов, а затем помещают в	Он должен соответствовать таблице 1

		при комнатной температуре в течение 1 часа, фильтр измеряется.
8 ¢ 5	Тепловой шок		Он должен соответствовать таблице 1




		После содержания фильтра при комнатной температуре его помещают при температуре 55 °C,
		30 минут, затем поместите на температуру.
		После этого возвращается до 55 °C.
		Повторяем цикл 5 раз.
		После того, как его держали в комнатной температуре в течение часа,
		фильтр измеряется
