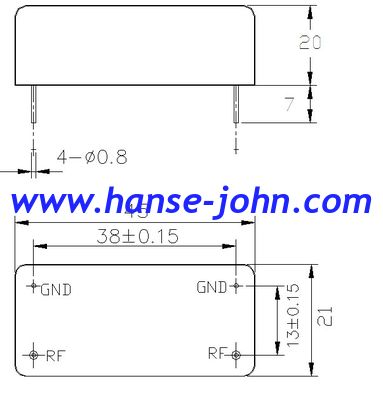

Спецификация покроет характеристики керамического фильтра с 455KHz.
1. ЭЛЕКТРОННЫЕ СПЕЦИФИКАЦИИ
A. ЧАСТОТА ЦЕНТРА (F.) : 455KHz±1.0KHz.Max.
B. ШИРИНА СВЯЗИ НА 3dB : ±7.5 KHzMin (К 450KHz)
C. ШИРИНА СВЯЗИ НА 40dB : ±15.0KHzMin (К 450KHz)
АМОРТИЗАЦИЯ D. ОСТАНАВЛИВАТЬ СОЕДИНЯТЬ : 55dBMin (НА f0 ± 18 к ± 33KHz)
АМОРТИЗАЦИЯ E. ОСТАНАВЛИВАТЬ СОЕДИНЯТЬ : 50dBMin. (НА f.±100KHz)
F: АМОРТИЗАЦИЯ ДИАПАЗОНА СТОПА : 20dBMin (НА f0 ±0.1 к ±1 MHz)
G: ПУЛЬСАЦИЯ : 3.0dBMax. (НА f.±12.5KHz)
H: ВНОСИМАЯ ПОТЕРЯ : 4.0dBMax. (НА САМОЙ НЕБОЛЬШОЙ ПОТЕРЕ)
Я: КОЭФФИЦИЕНТ TEMPRATURE
РАЗБИВОЧНОГО FRENQUENCY : ±50 PPM/℃ МАКСИМАЛЬНОЕ (- ℃ 20 ДО +80)
J: ИМПЕДАНС ВХОД-ВЫХОДА : 1.5KΩ
ПРИМЕЧАНИЕ:
) РАЗБИВОЧНАЯ ЧАСТОТА БУДЕТ БРОШЕНА ВЫЗОВ КАК ЦЕНТРАЛЬ
ЗНАЧЕНИЕ ДИАПАЗОНА С НА 6dB
B) КОЭФФИЦИЕНТ TEMPRATURE РАЗБИВОЧНОЙ ЧАСТОТЫ
ОПРЕДЕЛИТЕ КАК СРЕДНЕЕ ЦЕНТРАЛЬНОГО FREQUECY.
|
Деталь
|
Спецификация
|
| Разбивочная частота |
455±1.0 КГц максимальное |
| ширина полосы частот (6dB) (6dB) |
Минута ±10.0 КГц |
| селективность (50dB) (50dB) |
±20.0KHz максимальное |
| амортизация диапазона стопа (fo±100KHz) |
минута 45dB |
| Пульсация |
2.0dB максимальное |
| Вносимая потеря |
5.0dB максимальное |
